Архитектура встраиваемого ПО
Архитектура ПО – модульная, микросервисная. Опорой является ОС Linux OpenWrt-22.03, которая предоставляет широкий набор User-Space API:
- Cистемная шина UBUS
- Конфигурирование UCI
- Логические порты ввода вывода /dev/ttyUSB, ttyS0
- Стандартные сетевые библиотеки
Основные модули, микросервисы
| Микросервис | Назначение |
|---|---|
| Tsmodem.status | Обращается к GSM-модему и предоставляет на системной шине различные характеристики сотовой сети: уровень сигнала, режим связи (3G/4G), статус регистрации и т.д. |
| Tsmodem.action | Предоставляет на системной шине методы управления GSM-модемом: переключение слотов сим-карт, ping сети и т.п. |
| Tsmstm | Предоставляет на системной шине методы управления микроконтроллером |
| Tsmsms | Сервер отправки и получения SMS-сообщений |
| Tsmconsole | Обслуживает веб-консоль AT-команд |
| Applogic | Сервис настройки и выполнения основной логики работы прибора |

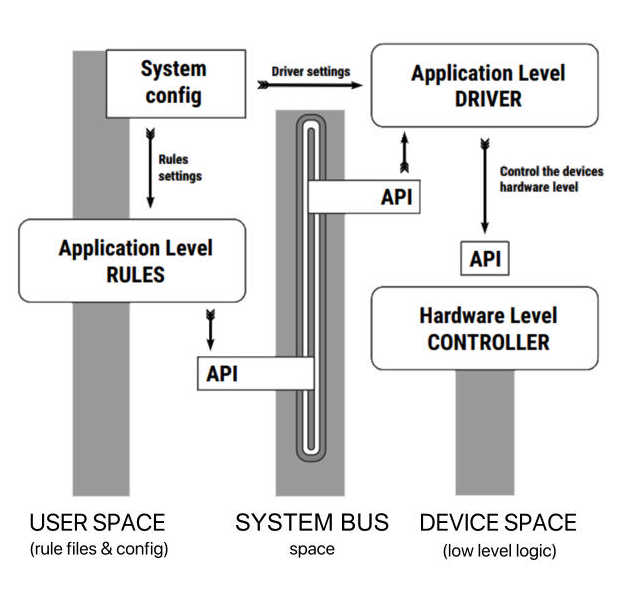

Структурная схема ПО БР-01 (RTR-4)
